Z1キャブ同調のやり方｜4連キャブのバランス調整と症状・原因を解説

「なんか走りがモッサリしてきた気がする」——その違和感の正体、同調かもしれません

明らかに壊れているわけじゃない。エンジンはかかる。走れる。でも何かがおかしい。アイドリングが微妙にバラついている気がする。アクセルを開けたときのレスポンスが以前より鈍い。高速道路でもう少し回したいのに、なんとなくもたつく感じがある——。

こういう「漠然とした不調」を抱えているZ1オーナーの方、少なくないはずです。

プラグを換えてみた。オイルも交換した。ポイントのギャップも確認した。それでも何か違う。そういうときに最後まで見落とされがちなのがキャブレターの同調です。

同調（シンクロとも呼びます）は地味な作業です。でも30年以上Z1を整備してきた経験から言うと、**同調を正確に取っている個体と取っていない個体では、走りの質が別次元に変わります。**これは大げさではありません。

結論から言います。Z1のキャブ同調が狂う原因は主に4つ。「輸送・振動による自然なズレ」「スロットルケーブルの伸び」「キャブ脱着後の調整不足」「長期放置による変化の蓄積」です。正常なバキューム値は20〜23 cmHg、気筒間の差は2 cmHg以内が規定です。

キャブのオーバーフローや燃料トラブルについては、こちらの記事でまとめています。

キャブ同調とは何か——なぜ4連キャブは「合わせる」必要があるのか

Z1には4気筒それぞれに独立したキャブレター（VM28SC）が搭載されています。合計4基。

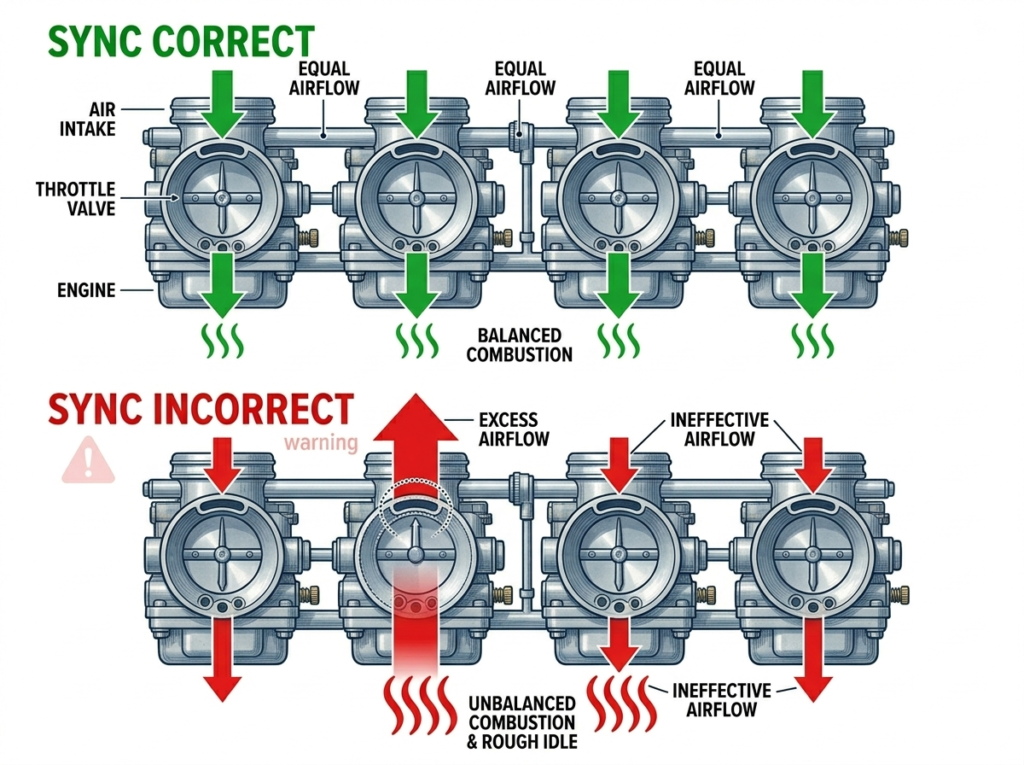

同調とは、この4基のキャブレターが「同じタイミング・同じ開き具合」でスロットルバルブを動かし、各気筒が同量の混合気を吸い込むように調整する作業のことです。

なぜこれが必要かというと——4気筒のエンジンが力強く滑らかに回るためには、4つの気筒がバランスよく燃焼しなければならないからです。1基だけ余分に混合気を吸っている、あるいは1基だけ少ししか吸えていない状態では、その気筒だけ「仕事量」が違ってきます。結果として振動・ハンチング・加速の引っかかりとして症状が出ます。

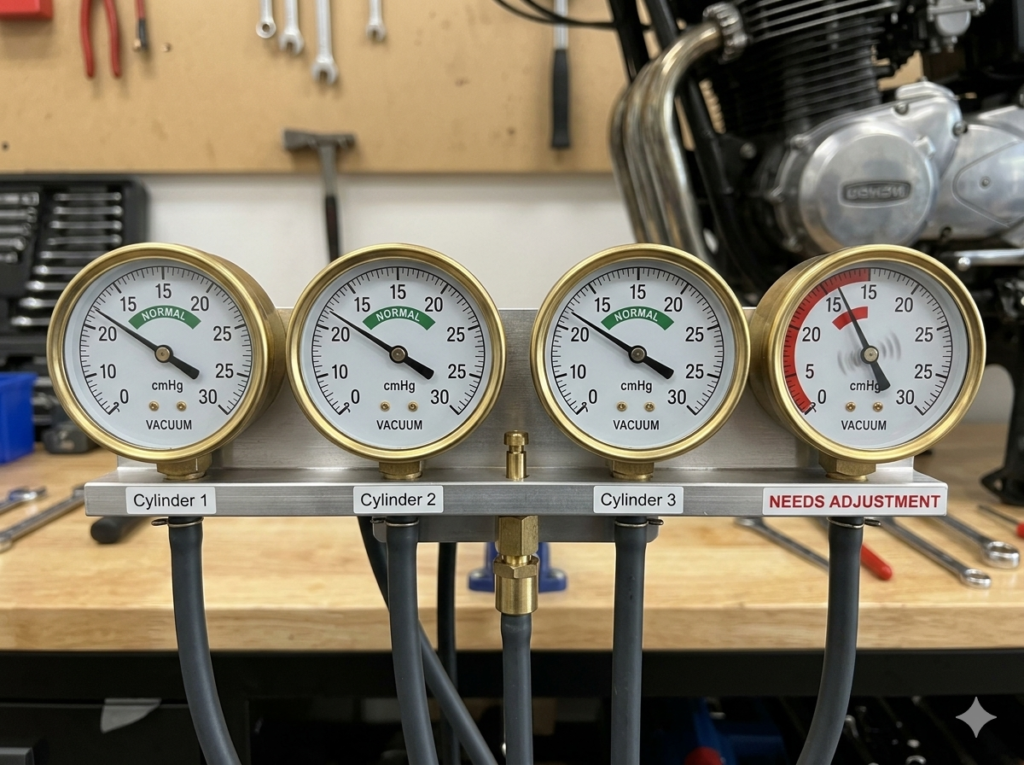

同調を測定する道具がバキュームゲージ（負圧計）です。各気筒のインテークマニホールドに接続し、エンジンが吸い込む空気の「負圧（吸い込む力）」をcmHg単位で計測します。4本が同じ値を示していれば同調が取れている状態です。

Z1キャブ同調が狂う原因4つ——なぜズレるのか？

原因① 輸送・振動による自然なズレ——旧車購入直後は必ず確認

トラックによる長距離輸送、あるいは凸凹道での走行の振動だけで、4連キャブのバランスは微妙にズレます。スロットルストップスクリュー（各キャブのスロットルバルブの開き具合を決めるネジ）が振動で少しずつ動くからです。

Z1を購入したばかり・輸送してもらったばかり・長距離移動した後——こういうタイミングで「なんか調子が違う」と感じたら、まず同調を疑ってください。購入直後の個体で同調が正確に取れていたケースは、正直なところ半分もありません。

原因② スロットルケーブルの伸び・調整不良

Z1の4連キャブは2本のスロットルケーブル（開く方向と閉じる方向の各1本）でコントロールされています。このケーブルが経年で伸びると、スロットルバルブの動き始めや閉じ具合がズレてきます。

マニュアルの規定では、スロットルグリップのプレイ（遊び）は約1/16インチ（2mm）。ここが大幅にズレていると、アクセルを少し開けたときの反応が各キャブで一致しなくなります。同調を取る前に、必ずケーブルのプレイ調整を先に行ってください。

原因③ キャブ脱着後の調整不足——整備後に忘れがちな手順

パイロットジェットの清掃、フロートバルブの交換——こうしたキャブ作業を行った後に同調を取り直していない個体が非常に多いです。

キャブを一度でも外すと、取り付け角度や固定具合が微妙に変わることがあります。また、作業中にスロットルストップスクリューを触ってしまうことも多い。「キャブを直したのにまだ調子が悪い」という場合、同調の取り直しをしていないことが原因のケースが少なくありません。

原因④ 長期放置による変化の蓄積——乗らない期間が同調を狂わせる

半年以上乗っていない個体では、ゴム製のインテークマニホールド（キャブとエンジンをつなぐゴム管）が硬化・変形していることがあります。硬化したマニホールドは均一な気密を保てず、そこから二次エア（余分な空気）が入ることで各気筒の吸入量がバラついてしまいます。

スロットルストップスクリューの固着も起きます。金属ネジがゴムシートに固着すると、スクリューを回して調整しようとしても動かなくなります。

同調が狂うとどうなるか——症状の見分け方

症状A：アイドリングが安定しない・ハンチングする 回転数がゆらゆら上下する（ハンチング）現象は、4気筒の吸入量がバラついて燃焼が不均一になっているサインです。気筒によって「燃えやすい」「燃えにくい」が交互に起きて、回転数が上がったり下がったりします。

症状B：アクセルを開けたときの「もたつき」や「引っかかり」 スロットルを開け始めた瞬間に一瞬息継ぎする感じがあれば、スロットルバルブが4基同時に開いていないサインです。先に開くキャブと遅れて開くキャブが混在していると、この症状が出ます。

症状C：特定の回転域でだけ振動が大きい 低速域は問題ないのに、3,000〜4,000rpm付近だけ振動が増える——これも同調崩れの典型です。その回転域で特定の気筒だけが燃焼タイミングでズレを生じさせています。

症状D：燃費の悪化 一部の気筒が過剰に混合気を吸い込んでいる状態が続くと、全体的な燃焼効率が落ちて燃費が悪化します。「最近燃費が落ちてきた」という変化も同調崩れのサインになります。

マニュアルが示す正常なバキュームゲージの読みは20〜23 cm Hg（8〜9 in. Hg）。もし15 cm Hg（6 in. Hg）以下の気筒があれば、ポイント・バルブクリアランス・スパークプラグ・インテークマニホールドのホースクランプを再確認するよう明記されています。

【簡易チェック】同調ズレの可能性

□ アイドリングが安定しない
□ アクセルの反応が鈍い
□ 特定の回転域で振動が出る
□ 燃費が悪くなった

2つ以上当てはまる場合、キャブ同調がズレている可能性があります

事例——感覚で合わせた同調と、数値で合わせた同調の違い

キャブ同調は「なんとなく音やフィーリングで合わせる」という方法が昔からありますが、実際にバキュームゲージで測定すると大きなズレが出ているケースは珍しくありません。

例えば、4本のゲージを接続して確認すると、気筒ごとに数値がバラバラで、規定値（気筒間差2 cmHg以内）を大きく外れていることがあります。ズレが大きい場合、5〜7 cmHg程度の差が出ることもあります。

この状態でも「走れる」ことはありますが、各気筒の吸入量が揃っていないため、アイドリングのバラつきや加速時のもたつきといった形で影響が出ます。スロットルストップスクリューを調整しながら、4本のバキューム値を20〜23 cmHgの範囲で揃えていくと、エンジンの回転は安定し、レスポンスも明らかに変化します。

同調は感覚だけでもある程度合わせることはできますが、数値で確認すると想像以上にズレているケースが多く、正確に合わせるにはバキュームゲージによる測定が不可欠です。

Z1のキャブ同調は自分でできる？難しい？調整手順

用意するもの

• 4連バキュームゲージ（4本同時に測定できるもの）
• スロットルストップスクリュー調整用の専用工具（マニュアル指定：57001-120）またはそれに代わる細い工具
• マイナスドライバー（細め・エアスクリュー用）
• タコメーター
• ウエス

重要：バキュームゲージは「4連タイプ」が必須です。1本ずつ順番に測定する方法では、エンジン状態が変化するため正確な比較ができません。

Step 1：同調を取る前に「前提条件」を整える

この前提が崩れている状態でいくら同調を取っても、正確な調整はできません。「同調が取れない」と悩む前に、まずこれらを確認してください。

Step 2：スロットルケーブルのプレイを調整する

アクセルグリップのプレイ（遊び）を約2mm（1/16インチ）に調整します。ケーブルアジャスター（グリップ付け根のネジ式アジャスター）で調整します。プレイが多すぎても少なすぎても同調に影響します。

Step 3：スロットルバルブクリアランスを確認する

各キャブのスロットルバルブ（スライドバルブ）の底とキャブボアの底の隙間が均一かどうか確認します。規定値は0.024〜0.028インチ（0.6〜0.7mm）。これが4基均一でないと、スロットル開度が揃いません。

Step 4：エアスクリューをリセットする

全4基のエアスクリューを「軽く当たるまで」全閉にし、そこから1½回転（1回転半）戻しにリセットします。これが調整のベース位置です。

Step 5：エンジンをかけて5分間暖機する

同調の調整は必ずエンジンが十分暖まった状態で行います。冷間時と温間時では吸入量が変わるため、冷間で合わせた同調は暖機後にズレます。

Step 6：バキュームゲージを接続する

シリンダーヘッドにあるバキューム取り出し口のゴムキャップを外し、バキュームゲージの接続ホースを取り付けます。4本すべて接続します。

エンジンをアイドリングさせながら、ゲージの針が安定するようにゲージ本体のバルブを少しずつ絞ります。

Step 7：アイドル回転数を800〜1,000rpmに合わせる

メインのスロットルストップスクリューでアイドル回転数を800〜1,000rpmに調整します。タコメーターで確認しながら行います。

Step 8：バキューム値を確認して、ズレた気筒を調整する

4本のゲージ針が20〜23 cm Hgの範囲で、かつ気筒間の差が2 cm Hg以内に揃っているか確認します。

ズレている気筒があれば、その気筒のスロットルストップスクリューを専用工具で調整します。

Step 9：スロットルをパッと開けて閉じ、再確認する

調整後にスロットルグリップを一度パッと開けてすぐ閉じます。これによりスロットルバルブが完全に閉じた状態に戻ります。再びバキュームを確認して、値が安定していれば完成です。値が変わっていれば再調整します。

Step 10：同調後に各キャブのエアスクリューを再調整する

スロットルストップスクリューを調整したキャブは、エアスクリューの最適位置も変わります。調整したキャブのエアスクリューを再度調整して最高アイドル点を見つけ、その後アイドル回転数を800〜1,000rpmに戻します。

Z1特有のクセ——4連キャブだからこその注意点

排気音と手のひらで事前スクリーニングができる

バキュームゲージを接続する前に、簡易的に同調を確認できる方法があります。マニュアルにも記載されている手法です——エンジンをかけて、各排気管の出口に手のひらを近づけて排気圧力を感じる方法です。4本の排気管で感じる圧力が均一かどうか確認します。また排気音が均一かどうかも参考になります。ただしこれはあくまで目安で、精度はバキュームゲージに及びません。

スロットルストップスクリューの調整は専用工具が必要

Z1のスロットルストップスクリューは、キャブが4基連なった狭い場所に位置しています。普通のドライバーでは入らないか、入っても他のキャブに干渉します。マニュアルが指定する専用工具（57001-120）か、それと同形状の細い工具が必要です。

同調後の試乗で確認しないと意味がない

アイドリングでゲージが揃っていても、走行時の同調がズレている個体があります。調整後は必ず実走行で、アクセル開け始めの反応・特定回転域での振動・ハンチングの有無を確認してください。

NG行動——やってしまいがちなミスです

NG①：バキュームゲージなしで「感覚」だけで合わせる

ベテランが耳と手で合わせる方法は、実際に存在します。でもそれは何十年もZ1の同調を取ってきた人間の「データベース」があってこそ成立します。初心者・中級者が感覚で合わせると、ズレた状態を「これが正しい」と思い込む最悪のケースになります。必ずゲージを使ってください。

NG②：前提条件を整えずに同調だけ取る

バルブクリアランスが狂っている、プラグが劣化している、点火タイミングがズレている——これらがある状態でいくら同調を取っても意味がありません。マニュアルが前提条件として明示しているものを必ず先に確認・修正してから同調作業に入ってください。

NG③：冷間時に同調を取る

エンジンが冷えている状態と温まった状態では吸入量が変わります。冷間時に完璧に合わせても、暖機後にズレます。必ず十分な暖機（5分以上）後に作業してください。

NG④：1基だけ大きく動かして合わせようとする

4基のバランスを取るときに、1基のスクリューを大幅に動かして辻褄を合わせようとする方がいます。全体のアイドル回転数が大きく変わってしまい、正確な調整ができません。少しずつ（1/8回転単位）動かして確認を繰り返してください。

NG⑤：スロットルストップスクリューの調整後にエアスクリューを再調整しない

スロットルストップスクリューを動かすとその気筒の混合気の比率も変わります。同調後は必ずエアスクリューの再調整を行ってください。これを省くと「同調は取れているのにアイドリングが荒い」という状態になります。

プロに任せる判断基準

以下に当てはまる場合は、ショップへの持ち込みをおすすめします。

• バキュームゲージを接続して調整しても、特定の気筒だけ15 cm Hg以下から改善しない（その気筒のキャブ内部・バルブ・圧縮に根本的な問題がある可能性）
• スロットルストップスクリューが固着して動かない（無理に回すとネジ山が壊れます）
• インテークマニホールドのゴムが硬化・亀裂していて、二次エアが入っている（交換が必要）
• 同調を取っても数日でズレる（スロットルストップスクリューの固定ナットの緩み・スクリュー自体の摩耗が疑われます）
• バキュームゲージを持っていない・工具が揃っていない

まとめ——キャブ同調、この順番でやれば必ず揃います

Z1の4連キャブ同調は、数値と手順を守れば必ず結果が出る作業です。「感覚整備」から「数値整備」に切り替える第一歩として、ぜひバキュームゲージを手に入れてください。

調整の順番を整理します。

1. 前提条件を整える（バルブクリアランス・プラグ・点火タイミング・コンプレッション）
2. スロットルケーブルのプレイを2mmに調整
3. スロットルバルブクリアランスを確認（規定：0.6〜0.7mm）
4. エアスクリューを1½回転戻しにリセット
5. 5分以上の暖機
6. バキュームゲージを4本接続
7. アイドル回転数を800〜1,000rpmに設定
8. 4本の針が20〜23 cmHg・気筒間差2 cmHg以内に揃うまで調整
9. スロットルを一度パッと開けて再確認
10. エアスクリューを再調整してアイドルを再設定

この順番を守れば、あなたのZ1は別のバイクのように走り出します。
