「キーを回してスターターを押した。なのに何も起きない」——朝一番に来るこの絶望
乗ろうと思ってZ1のそばに立ち、キーを回す。スターターボタンを押す。何も起きない。もう一度押す。まだ何も起きない——。
この状況、本当に焦りますよね。「昨日まで普通に動いていたのに」という場合はなおさらです。出かけようとしていた朝に限ってこういうことが起きる。
でも落ち着いてください。Z1のセルが回らない症状には、パターンがあります。「カチッとも言わない」「カチッとは言うがモーターが回らない」「弱々しく回るがエンジンがかからない」「空回りしている感じがする」——それぞれで原因が違います。症状のパターンを正確に把握すれば、原因の8割は絞り込めます。
結論から言います。Z1のセルが回らない原因は主に5つ。「バッテリー上がり・端子の接触不良」「スターターリレーの不良」「キルスイッチ・右スイッチの接触不良」「ヒューズ切れ（20A）」「スターターモーター本体の故障」です。まず確認すべきはバッテリーの電圧と端子の状態です。
セルが回らない原因5つ——症状パターン別に解説します
原因① バッテリー上がり・端子の接触不良——断トツで最多の原因
「何も起きない」「カチッとは言うが回らない」「弱々しく回る」——これらの症状の原因の大半はここです。
Z1は12Vバッテリーを使っています。バッテリーが上がると、スターターモーターを回すための電流（通常100A以上）が確保できなくなります。電圧が低い状態でセルを押すと、スターターリレー（後述）はカチッと作動するが、その後モーターが回らないという症状になります。
端子の接触不良もよくある原因です。バッテリーの端子に緑青（ろくしょう）が発生していると、電気抵抗が増大してモーターに必要な電流が流れません。見た目は接続されているのに電流が通らない——という状態になります。
配線図から確認できるZ1の電装構成では、バッテリー（12V）からスターターリレーを通じてスターターモーターに電流が供給されます。バッテリー→リレー→モーターというシンプルな回路ですが、その全経路で接触が完全でないと機能しません。
長期保管後・冬場の低温時・充電不足が重なった個体は最初にここを確認してください。
原因② スターターリレーの不良——「カチッとも言わない」パターン
スターターリレー（スターターボタンを押したときにモーターへの大電流を制御する電磁スイッチ）が故障すると、スターターボタンを押しても「カチッ」という音すら出ません。
配線図を確認すると、Z1のスターターリレーはバッテリーとスターターモーターの間に位置しており、スターターボタン（Black/Y線）からの信号を受けてリレー内部の接点をオンにする構造です。
リレーが動作しているかは、スターターボタンを押した瞬間に「カチッ」という音がするかどうかで確認できます。この音はリレー内部の電磁石が接点を引き付ける音です。
- 「カチッ」がしない→リレーへの信号が来ていない（スターターボタン・キルスイッチ・接続の問題）かリレー自体の故障
- 「カチッ」はするがモーターが回らない→リレーは動作しているがリレー内部の接点が焼損している、またはバッテリー不足
リレー本体は安価な部品です。症状が確認できたら疑いの段階で交換してしまうのが現場では合理的です。
原因③ キルスイッチ・右スイッチの接触不良——意外と見落とされる原因
Z1の配線図を見ると、スターターボタンの回路はキルスイッチ（Run/Off）と直列になっています。キルスイッチがOffの状態ではスターターボタンを押してもリレーに信号が届かず、セルは回りません。
「キルスイッチはRunにしているはず」と思っていても、接触不良でRunポジションが確立されていないことがあります。Z1の右スイッチボックスは50年以上の経年で接点が酸化しており、見た目はRunになっていても電気的には接触していないことがあります。
また、スターターボタン自体の接点が酸化していると、押しても信号が出ないという症状になります。
確認方法：キルスイッチをRunとOffを何度かカチカチ切り替えてからスターターを押してみてください。 接触不良が原因なら、これだけで改善することがあります。
原因④ ヒューズ切れ——確認を忘れがちな盲点
Z1の配線図には20Aのメインヒューズが記載されています。このヒューズが切れると、スターター回路を含む電装系全体に電流が流れなくなります。
「何も起きない・ライトも点かない・メーターも動かない」という場合はまずヒューズを疑ってください。ヒューズは通常ヒューズボックスに収められており、透明なガラス管の中のワイヤーが切れているかどうかで目視確認できます。
ヒューズが切れる原因は短絡（ショート）です。ヒューズだけ交換してまたすぐ切れる場合は、どこかでショートが起きています。その場合はショートの原因を特定しないと繰り返します。
原因⑤ スターターモーター本体の故障——最後に疑う原因
上の4つを全部確認しても改善しない場合、スターターモーター本体の問題を疑います。
マニュアルで確認したスターターモーターの構成は：エンドカバー・ブラシアッセンブリ・ブラシプレート・ヨークアッセンブリ・アーマチュア（回転子）・Oリング・オイルシール・シム。
最も多い故障はブラシの摩耗です。ブラシはアーマチュアに接触して電流を供給する消耗品で、50年分の使用で摩耗して接触不良になります。また、アーマチュアのコイルの断線・コミュテーター（整流子）の焼損なども起きます。
「バッテリーも正常・リレーも正常・スイッチも正常なのにモーターが回らない」という状態がモーター故障の確定診断です。

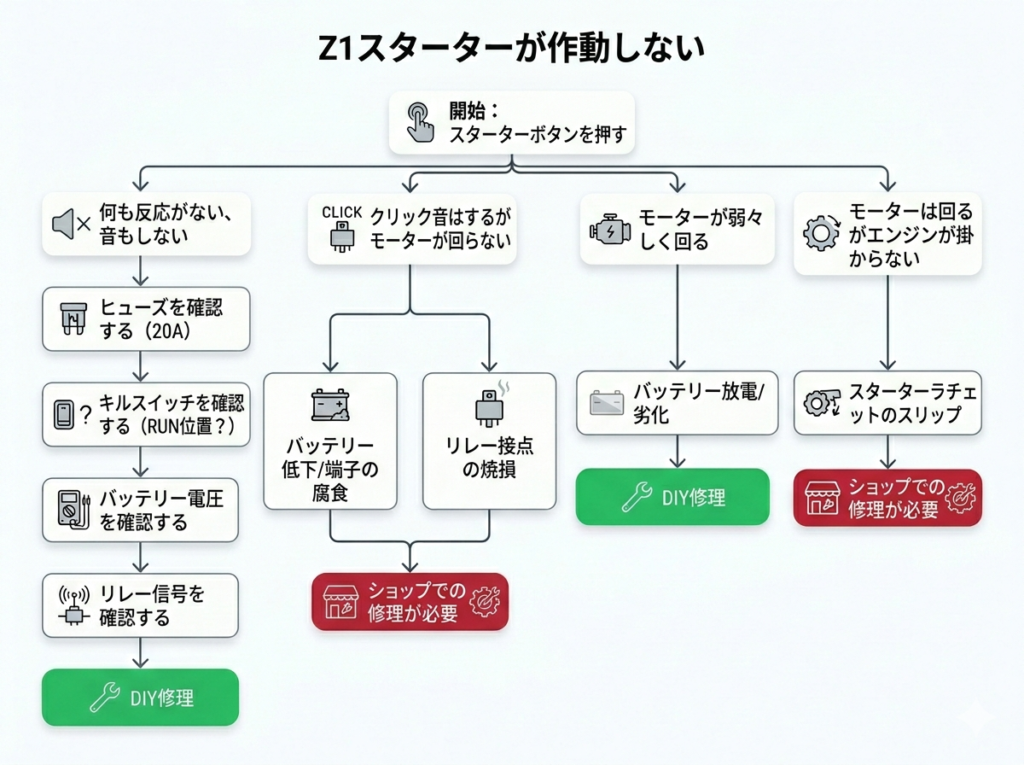

症状パターン別の原因対照表
整理すると以下のようになります。
「カチッとも言わない、メーターも動かない、ライトも点かない」 →ヒューズ切れ・バッテリー完全放電・メインスイッチ不良
「カチッとも言わない、ライトは点く」 →キルスイッチ接触不良・スターターボタン接触不良・スターターリレー故障・配線断線
「カチッとは言うが、モーターが回らない」 →バッテリー電圧低下・端子接触不良・スターターリレー接点焼損
「弱々しくぐるぐる回るがエンジンがかからない」 →バッテリー電圧低下・バッテリー劣化（充電しても容量が維持できない）
「空回りする感じ、エンジンに繋がっていない感じ」 →スターターラチェット（スターターギア）の不具合・スタータークラッチの滑り
実体験——「キルスイッチがOffだったとは・・・」
以前、「セルを押しても何も起きない」ということがありました。割と納車して月日が経ってたときです。バッテリーを確認すると12V以上ある。ヒューズも正常。リレーも「カチッ」と言う。
「じゃあモーター?」と思いながら右スイッチボックスに手を伸ばすと——キルスイッチが「Off」になっていました。前回乗り終わったときにうっかりOffにしたまま駐車してしまったのです。
Runに切り替えたら一発でセルが回り、エンジンがかかりました。
笑い話のようですが、実際にはよくあるケースです。「カチッ」まで言っているのにモーターが回らない場合と、「カチッ」すら言わない場合では原因が違います。「カチッ」が出ていれば、キルスイッチは機能しています。出ていなければ、キルスイッチか信号系を疑ってください。
診断の前にまず「キルスイッチがRunになっているか」を確認する習慣は、無駄な時間を防ぎます。
こんな基本的なことと思うかもしれませんが、わりとよくあります(笑)。私だけじゃなくて、たぶん誰もが一度は経験しているのではないでしょうか。
自分でできるチェック手順——この順番で確認してください
Step 1：キルスイッチをRunにして、ヒューズを目視確認する（所要時間：2分）
まず最初に右スイッチボックスのキルスイッチがRunになっているか確認します。
次にヒューズボックス（車種によって位置が異なりますが、バッテリー近辺が多い）の20Aヒューズを外して目視確認します。ガラス管の中のワイヤーが切れていれば切れています。切れていれば同じ容量（20A）のヒューズに交換してください。
Step 2：バッテリーの電圧と端子を確認する（所要時間：5分）
テスターでバッテリー端子間の電圧を測定します。12.0V以上あれば一般的な充電状態としては許容範囲です。ただし12.0V付近でも、セル始動時に大電流が必要なため、劣化したバッテリーでは電圧が急落してモーターが回らないことがあります。
端子に緑青や腐食がある場合、紙ヤスリや端子ブラシで清掃してください。
最も確実な確認方法は元気なバッテリーに載せ替えてみることです。これだけでセルが回るようになれば原因確定です。
Step 3：右スイッチボックスの接点を確認する（所要時間：15分）
キルスイッチをRunとOffに何度か切り替えて接点をリフレッシュします。スターターボタンも何度か押し操作してみます。
テスターの導通モードで、キルスイッチRunポジションでの導通確認を行います。接触不良が疑われる場合は、スイッチボックスを分解して接点を磨いてください（細目の紙ヤスリで軽く）。
Step 4：スターターリレーを確認する（所要時間：10分）
スターターリレーはバッテリー横付近に取り付けられています（配線図のStarter Relay参照）。
スターターボタンを押してリレーから「カチッ」という音がするか確認します。
- 音がしない→リレーへの信号系の問題、またはリレー自体の故障
- 音はするがモーターが回らない→リレーの接点焼損またはバッテリー不足
リレーを直接ジャンプさせてモーターが回るかどうかで、リレー故障かモーター故障かを切り分けられます（この確認はショートに注意して行ってください）。リレーは安価な部品なので、疑いの段階で交換するのが合理的です。
Step 5：スターターモーターの端子直結テスト（所要時間：5分）
Step 1〜4で原因が特定できない場合、スターターモーターへの直結テストを行います。モーターの端子にバッテリーの（+）を直接つなぐと、配線・リレー・スイッチ系を通さずにモーター単体の動作確認ができます。
回れば→モーターは正常。原因は上流の電気系 回らなければ→モーター故障
Z1特有のクセ——作業に前に知っておくべきこと
スターターラチェットの滑り
セルを押すと「グワーン」とモーターは回っているが、エンジンがかからない——これはスターターモーターとエンジンをつなぐスターターラチェット（一方向クラッチ）が滑っている症状です。モーターが空転してエンジンに力が伝わりません。
この症状はモーター自体の問題ではなく、スタータークラッチ（アドバンサーと同軸上にある部品）の摩耗・固着が原因です。この修理はエンジン左側の大規模な分解が必要なため、プロへの依頼をおすすめします。
バッテリーを充電してもすぐ上がる
充電してセルが回るようになっても、数週間でまた上がる個体は、バッテリー自体が寿命を迎えています。旧車は現代の最新バッテリーを使うことをおすすめします。バッテリーの交換を先送りにすると、バッテリー上がりが繰り返されてスターターモーターへの負担も大きくなります。
エンジン始動後にすぐまた押したらモーターが噛んだ
エンジンがかかっているときにスターターボタンを押すと、スターターギアとリングギアが噛み合ってしまいます。エンジンがかかったことを確認してからスターターを離す——この基本操作を守ってください。
NG行動——やってしまいがちなミスです
NG①：バッテリーを確認せずにセルを回し続ける
弱ったバッテリーで長時間セルを回すと、あっという間に完全放電します。10秒回しても反応がなければ一度手を止めて原因を考えてください。
NG②：「充電すれば大丈夫」でバッテリー交換を先送りにする
劣化したバッテリーは充電しても内部で電気を保持できません。「充電してセルが回った」のはその場しのぎで、翌週にはまた上がります。長期的にはバッテリー交換が最も確実で経済的です。
NG③：ヒューズを大きい容量のものに交換する
「20Aではなく30Aを入れれば切れない」という誤った対処です。ヒューズは電気系の過電流からを守るためのもの。大きい容量に換えると、本来ヒューズが切れるべきトラブル（ショート）のときに切れずに配線が焼損します。必ず指定容量（20A）のヒューズを使ってください。
NG④：スターターモーターに直接大電流を流して確認するときに注意しない
直結テストは正しく行えば有効ですが、配線の取り回しを間違えるとショートして車体の配線に大きなダメージを与えます。自信がない場合はプロに任せてください。
NG⑤：エンジンがかかっている状態でスターターボタンを押す
エンジン回転中にスターターを押すとギアが噛み合ってスターターモーターを破損させる可能性があります。エンジン始動を確認してから手を離すことを徹底してください。
プロに任せる判断基準
以下に当てはまる場合は、ショップへの持ち込みをおすすめします。
- Step 1〜5を全部確認しても原因が特定できない
- ヒューズを交換してもすぐに切れる（ショートの原因特定が必要）
- スターターモーター直結テストで回らない（モーター分解・修理・交換が必要）
- スターターラチェットの滑り症状（エンジン左側の大規模分解が必要）
- 配線のショートが疑われる（ハーネス全体の点検が必要）
- バッテリーを交換してもセルが弱い（充電系・レギュレーターの問題の可能性）
特にスターターラチェットの修理は、スターターモーター・アドバンサー・スターター用クラッチ機構を含む大規模な分解が必要で、初心者には難しい作業です。
まとめ——セルが回らない、この順番で確認してください
Z1のセルが回らない症状は、症状のパターンを正確に把握してから診断を進めることで、原因の絞り込みが格段に速くなります。
確認の順番を整理します。
- 症状のパターンを確認（カチッもしない/カチッするが回らない/弱く回る/空回り）
- キルスイッチがRunになっているか確認
- ヒューズ（20A）の目視確認
- バッテリーの電圧確認と端子の清掃
- 右スイッチボックスの接点確認（導通テスト）
- スターターリレーの動作確認（カチッの音）
- スターターモーター直結テスト（上記で原因が特定できない場合）
- 改善しない場合はショップへ持ち込む
この順番で確認すれば、Z1のセル不動の原因の大半は自分で特定できます。「何も起きない」という絶望感から「どこが原因か分かった」という確信に変われば、対処は半分終わったようなものです。
